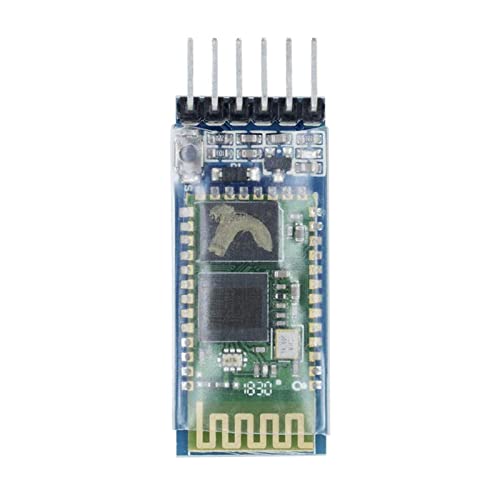

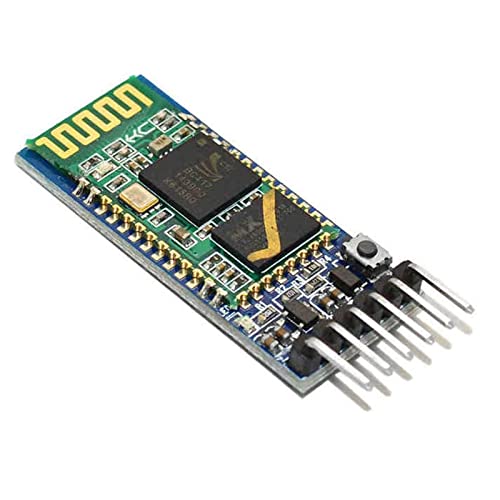

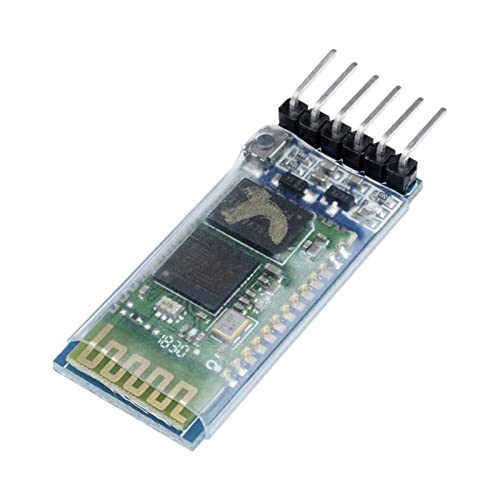

KYYKA HC-05 Draadloze Bluetooth RF Transceiver Master Slave Geïntegreerde Bluetooth-module 6-pins draadloze seriële…

Specificaties:
1.PCB Grootte: 37.3mm (lang) *15.5mm (breed)
2. Gewicht: 3,5 g
3. Ingangsspanning: 3.6V—6V, verbieden meer dan 7V

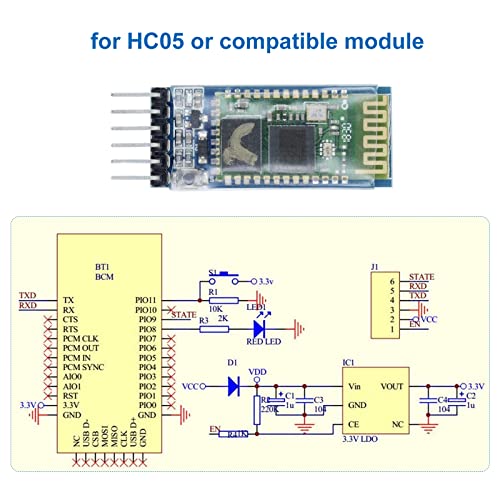

4. Leidt 1,8 m: EN/VCC/GND/RXD/TXD/STATE (Bluetooth-state leads, niet aangesloten output laag niveau, de output hoog niveau na verbinding)
5. Met de verbindingsstatusindicator geeft LED-flitser geen Bluetooth-verbinding aan; Led slow flash geeft aan dat u in de opdrachtmodus gaat invoeren
6. On-board 3.3V spanningsregelaar chip, ingangsspanning DC 3.6V-6V; Wanneer niet gekoppeld, stroom ongeveer 30mA (als gevolg van LED-lampjes knipperen, stroom in de staat van verandering); Nadat de koppeling slaagt, is de stroom ongeveer 10mA
7. Effectieve transmissieafstand van 10 meter in open ruimte, meer dan 10 meter is mogelijk, maar niet om de kwaliteit van de verbinding te garanderen.
8. Na het koppelen slaagt, kan worden gebruikt als full duplex seriële poort. Je hoeft geen Bluetooth-protocol te begrijpen, maar ondersteunt alleen 8-bits gegevensbits, 1-bit stopbits, geen pariteitscommunicatieformaat. Dit is ook het meest gebruikte communicatieformaat, ondersteunt geen andere formaten!
9. Druk op de toets en schakel vervolgens de Bluetooth-module in om in de modus te gaan, parameters en queryinformatie in te stellen
10. Kan host- en machinemodus schakelen van op commando
11. De standaard baud rate van de module is 9600, het standaard koppelingswachtwoord is 1234, de standaardnaam is HC-05

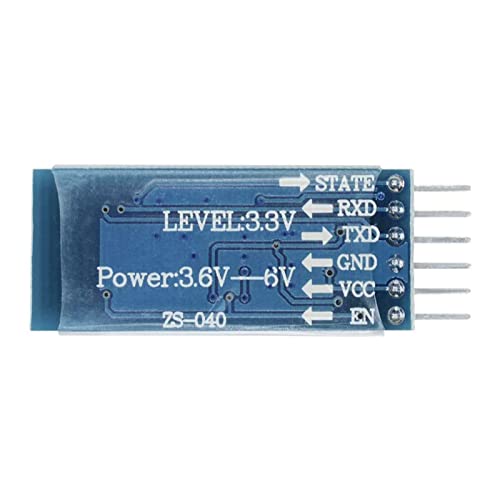

Bedrading methode:
VCC: sluit de voeding positief aan
GND: de kathode aansluiten
RXD: de ontvanger, de Bluetooth-module ontvangt gegevens van andere apparaten en het verzendende uiteinde TXD van de andere apparaten normaal
TXD: Stuur einde, Bluetooth-module stuurt gegevens naar andere apparatuur; het ontvangende uiteinde RXD van de andere apparatuur normaal
En: Om het einde in te schakelen, moet u de in modus wanneer 3,3V

Kennisgeving:
Dit item werkt niet met iOS.

Het pakket bevat:
2 * HC-05 6 Pin Draadloze Bluetooth RF Transceiver Module Seriële BT Module voor Arduino

Voer het modelnummer hierboven in om zeker te weten dat dit past.
De fabrieksinstelling is de slave-modus, maar u kunt deze module instellen op de mastermodus, zodat u mogelijk verbinding kunt maken met andere Bluetooth 2.0-apparaten.HC-05 Wireless BT Module
HC-05 Wireless BT Module: met deze HC 05 Bluetooth-module kunt u snel de Bluetooth-functie toevoegen aan uw Arduino project, en dan kunt u uw Android-telefoon gebruiken om sommige gadgets te bedienen, zoals: schakelaar, LED.
Master and Slave 2-IN-1 HC 05 Module: Werkspanning 3.6V tot 6V, Standaard baud snelheid: 9600, Standaard pin: 1234
Knop: druk op de knop, de module gaat in de AT-modus. AT-opdrachten worden alleen in de AT-modus uitgevoerd.

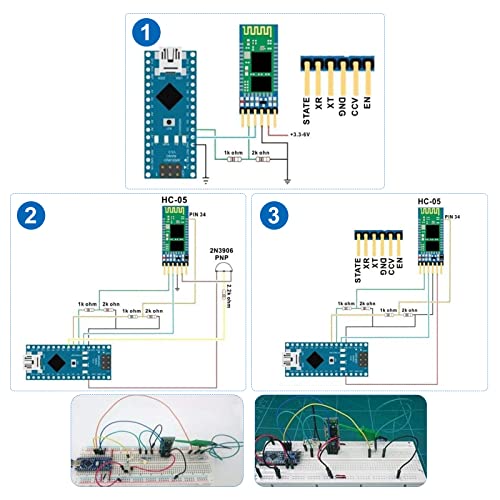

6 PIN Dopunt kabel: met deze Dupont kabel kunt u deze HC-05 Bluetooth-module eenvoudig aansluiten op uw Arduino Board
